Motor Final Drive Travel Reducer Doosan Daewoo DH55 DH60 DH60-7 DX60W 2401-9301C 401-00473 401-00524 K1039056 170403-00098 170403-00003C 170403-00003E 2401-9245 170403-00100B TM07VC

Tempat Asal:Buatan China
Nama merek:Belparts
Sertifikasi:ISO9001 / 2006/42/EC
Nomor Model:DH55 DH60 DH60-7 DX60W
Jumlah Pesanan Minimum:1 buah
Harga:Negotiated price
Ketentuan Pembayaran:T/T, jaminan perdagangan, PayPal
Kemampuan Pasokan:1000 pcs
Rincian produk
Menyoroti:

GM07 Motor Hidraulik Penggerak Akhir

,

Motor Hidraulik Penggerak Akhir TM07

,

Penggerak Akhir TM07

Model: DH55 DH60 DH60-7 DX60W
Part Name: Perjalanan Terakhir
Parts Number: 2401-9301C 401-00473 401-00524 K1039056 170403-00098 170403-00003C 170403-00003E 2401-9245 170403-00

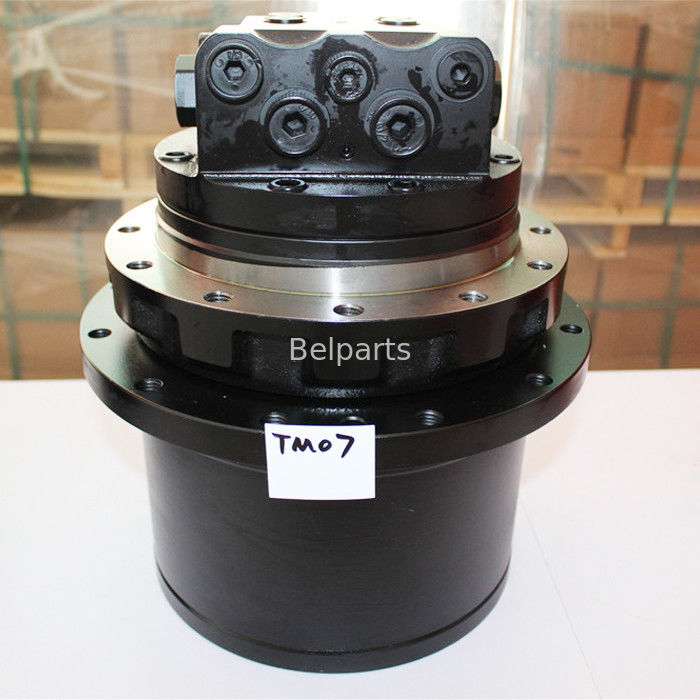

Type: TM07VC
Warranty: 12 Bulan
Quality: Aftermarket baru
Deskripsi Produk

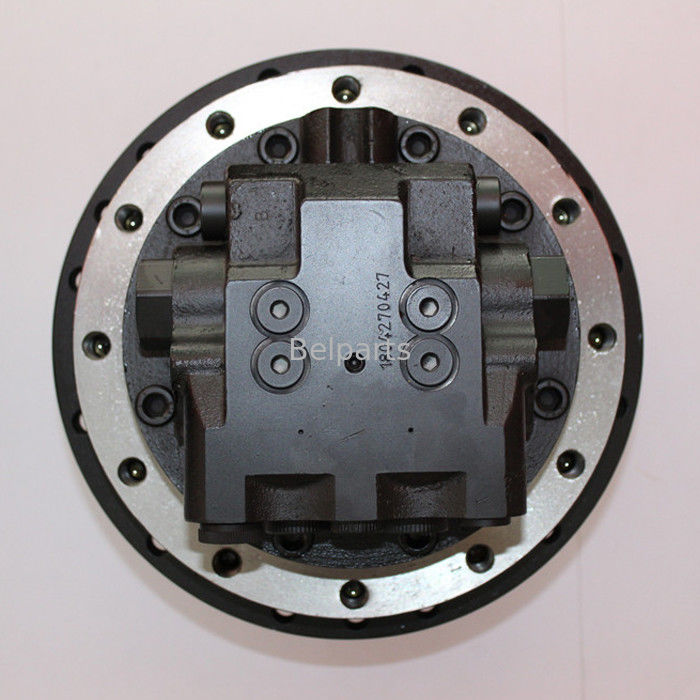

Motor Final Drive Perjalanan Doosan Daewoo DH55 DH60 DH60-7 DX60W | TM07VC (2401-9301C, 401-00473)

Perduksi Hidrolik Kecepatan Ganda Torsi Tinggi 8.340 N·m dengan Flensa Ganda 12 Lubang M14.Rakitan motor penggerak akhir hidrolik seri TM07VC tugas berat baru yang direkayasa untuk ekskavator crawler dan beroda Doosan / Daewoo 5,5–6,5 ton. Sepenuhnya dapat dipertukarkan dengan nomor suku cadang OEM asli Doosan2401-9301C, 401-00473, 401-00524, K1039056, 170403-00098, 170403-00003C, 170403-00003E, 2401-9245, dan 170403-00100B.

1. Spesifikasi Operasi Teknis

(Otoritas diverifikasi melalui katalog teknik Doosan Mottrol & manual suku cadang Doosan Infracore)

Parameter RekayasaMetrik Teknis Terverifikasi
Nomor Suku Cadang OEM Doosan2401-9301C, 401-00473, 401-00524, K1039056, 170403-00098, 170403-00003C, 170403-00003E, 2401-9245, 170403-00100B
Platform Motor HidrolikTM07VC (Motor Piston Aksial Perpindahan Variabel dengan Perduksi Planetary Tahap Ganda Terintegrasi)
Model Doosan / Daewoo yang KompatibelDH55, DH55-V, DH60, DH60-7, DH60GOLD, DX60, DX60W (Seri 6 Ton)
Kelas Berat EkskavatorEkskavator Mini / Midi 5,5 – 6,5 Ton
Perpindahan Motor (Min / Maks)34,0 / 55,8 cm³/rev (Pergeseran Otomatis Kecepatan Ganda)
Rasio Reduksi Roda Gigi Planetary53,71:1
Torsi Traksi Output Maksimum8.340 N·m
Tekanan Pelepas Sistem Maksimum34,3 MPa (343 bar / 4.975 PSI)
Tingkat Kualitas & GaransiStandar Baru 100%

2. Kesesuaian Fisik & Dimensi Pemasangan Terverifikasi

(Tabel pencocokan verifikasi fisik langsung dengan gambar teknik TM07VC OEM)

Lokator GambarParameter Kesesuaian KritisDimensi / Spesifikasi Fisik
ALingkaran Baut Sprocket (PCD)Ø345 mm
BDiameter Pilot Hub SprocketØ268 mm (Flensa Pemusatan Sprocket)
CDiameter Spigot Hub SprocketØ306 mm
DLingkaran Baut Rangka (PCD)Ø124 mm
EDiameter Pilot RangkaØ68 mm
FDiameter Spigot RangkaØ244 mm
G / H / JLangkah Penyelarasan Rangka TrackG: 210 mm | H: 250 mm | J: 282 mm
KUlir Baut Flensa Sprocket12 × M14 × P2.0
LUlir Baut Rangka Track12 × M14 × P2.0
MPort Kerja Hidrolik Utama (A/B)PF 1/2" (Aliran Masuk/Keluar Tekanan Tinggi)
NPort Pembuangan Kasus (T)PF 3/8" (Pelepasan Kasus Tekanan Rendah)
PPort Pergeseran Pilot Kecepatan Ganda (Pi)PF 1/4" (Pemilihan Kecepatan Perjalanan)

3. Mengatasi Penyimpangan Pelacakan & Kerusakan Roda Gigi Planetary Doosan DH55 / DH60

Mengalami selip track di bawah beban, seretan merayap satu sisi, atau panas berlebih di sekitar hub planetary? Pada ekskavator Doosan DH dan DX 5,5–6,5 ton, penggalian parit berkelanjutan dan perataan lereng samping membuat kereta roda gigi planetary 53,71:1 mengalami beban kejut yang parah. Selama siklus kerja yang diperpanjang, keausan pada segel muka mekanis (segel duo-cone) menyebabkan penipisan oli roda gigi pelumas dan masuknya kotoran abrasif, yang mengakibatkan pengelupasan roda gigi planet dan keruntuhan bantalan jarum. Secara bersamaan, goresan di seluruh pelat swashplate motor dan pelat waktu katup menyebabkan bypass internal langsung ke saluran pembuangan (PF 3/8"), mengakibatkan penyimpangan pelacakan dan tarikan drawbar pendakian bukit yang buruk. Memasang rakitan TM07VC (2401-9301C) baru kami mengembalikan torsi output maksimum 8.340 N·m, kickdown 2 kecepatan yang presisi, dan efisiensi hidrolik 100%.

4. Pertanyaan yang Sering Diajukan (Teknis & Komersial)

Untuk Pemilik Mesin & Mekanik Armada (Wawasan Akhir C)

T: Bagaimana cara memverifikasi unit TM07VC ini cocok dengan ekskavator Doosan DH60-7 saya? J: Ukur pola lubang pemasangan dan diameter hub Anda: drive ini memiliki Ø345 mm PCD baut sprocket dengan 12 × baut M14, Ø268 mm pilot sprocket, Ø244 mm spigot rangka, dan 12 × baut rangka M14. Jika jumlah lubang baut Anda adalah 12 di kedua sisi, maka akan terpasang langsung tanpa modifikasi mesin.
T: Apakah final drive ini sudah terisi oli roda gigi planetary? J: Tidak. Rakitan perjalanan dikirim hanya dengan cairan pengujian pencegah karat internal. Sebelum mengoperasikan mesin, isi rumah roda gigi reduksi planetary dengan sekitar 1,2–1,5 liter oli roda gigi tugas berat SAE 80W-90 atau 85W-140 GL-5 hingga oli mencapai sumbat level horizontal.

Untuk Dealer Peralatan & Fasilitas Perbaikan (Wawasan Akhir B)

T: Apa kesesuaian di antara nomor suku cadang Doosan 2401-9301C, 401-00473, dan 170403-00098? J: Nomor suku cadang ini mewakili supersesi pabrik Doosan/Daewoo yang sama untuk platform reduksi hidrolik TM07VC yang sama (rasio roda gigi 53,71:1, torsi 8.340 N·m, port utama PF 1/2"). Mereka 100% dapat dipertukarkan secara fisik dan hidrolik, memungkinkan distributor untuk mengkonsolidasikan inventaris suku cadang di seluruh mesin Doosan DH55, DH60-7, dan DX60W dengan satu SKU.

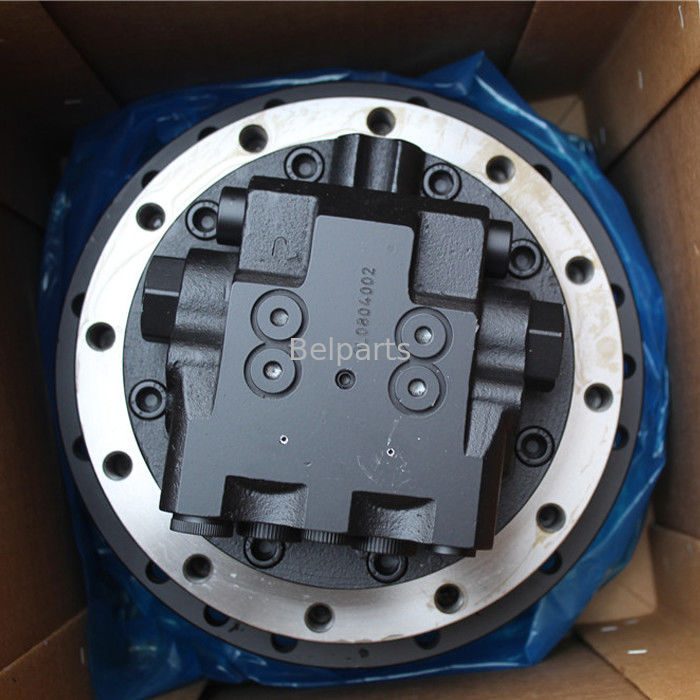

T: Standar kemasan ekspor apa yang digunakan untuk pengiriman internasional? J: Setiap drive TM07VC diperlakukan dengan lapisan anti-karat, dilengkapi dengan penutup port berulir tugas berat, disegel dalam kantong poli VCI tahan lembab, dan diamankan di dalam peti kayu ekspor ISPM-15 yang diperkuat dan difumigasi yang dibangun untuk transportasi kontainer dan udara global.
